业务需求
如何更加快速地部署业务应用，为企业业务系统提供更及时、更便利的网络服务，提升企业的运行效率与竞争实力，也是当前企业数据中心使用中面临的挑战之一。因此，当前数据中心的建设必须考虑如何实现快速上线业务、快速响应需求、提高部署效率。
网络需求
服务器虚拟化使高效利用IT资源，降低企业运营成本成为可能。服务器内多虚拟机之间的交互流量，传统网络设备无法感知，也不能进行流量监控和必要的策略控制。虚拟机的灵活部署和动态迁移需要网络接入侧做相应的调整，在迁移时保持业务不中断。虚拟机迁移的物理范围不应过小，否则无法充分利用空闲的服务器资源。迁移后虚拟机的IP 地址不改变，以保持业务不中断，因此对数据中心网络提出了大二层的需求。
安全需求
数据中心对网络安全性的需求是最基本的需求。安全性设计包括物理空间的安全控制及网络的安全控制。系统设计从整体方案上需要考虑端对端的安全，保证安全、绿色的使用资源。
运维需求
高效的运维是数据中心运营成功的基础。数据中心网络设备和IT资源呈现数量大、厂商多、运行配置复杂的特点，如何简化企业数据中心的运维管理、降低人工运维成本，是当前企业数据中心发展面临的重要挑战。
在采用虚拟化技术后，数据中心网络延伸到服务器内部，如何对包括虚拟设备在内的多类设备进行统一管理、实现网络流量的精细化管理和网络故障的快速定位，都是对云计算时代数据中心运维的基本需求。
在数据中心业务场景中，面向应用的运维管理目前正变得越来越迫切，如应用间/内的交互数据统计，带宽占用情况，数据转发路径链路质量，会话连接故障分析等精细化运维管理正成为用户广泛的诉求，上述运维手段的实现将对减轻人工运维压力，快速故障响应，提升用户业务体验等方面都将获得显著效果。
方案的主要功能
- SDN、EVPN、VXLAN：通过SDN、EVPN和VXLAN技术，支持业务应用系统运行自虚拟网络环境中，使得业务网络不再受限于物理网络设备位置限制，实现业务网络按需自动化部署。
- 服务链：当通过服务链，用户可以依据自身业务需求，自定义业务的安全访问路径。这样使得用户可以对业务应用系统灵活的实施安全防护策略。
- VPC租户：在云平台为租户提供私有云环境，这样使得租户间从逻辑上完全隔离。从而保证租户间业务应用系统相互没有任何影响。例如，租户间业务应用IP地址重叠了，也不会互相影响。
- 第三方安全设备东西向引流，可纳管第三方安全设备，目前实施项目中已经对接过的厂商有F5、山石、迪普等，对于在Openstack社区中提供安全设备插件接口的其他厂家，同样可以纳管。
- 支持多层级端口绑定特性，突破4K VXLAN限制特性，可对接Openstack VLAN组网和Openstack VXLAN组网。
- Underlay自动化支持路由协议包含OSPF、ISIS。
- Overlay自动化支持配置按需下发。
整体建设方案
由于数据中心云计算流量类型和流量突发的复杂性，希望全网实现clos架构，如何避免环路，充分利用带宽链路且实现负载均衡是网络非常关心的问题。之前的stp会导致链路block，导致链路带宽浪费，其他的TRILL/SPB实现复杂，支持设备较少，且无法实现L2隧道终结和L3转发在同一台设备上。H3C SDN数据中心解决方案，能够充分利用分布式控制的优势，根据全局网络拓扑，基于流进行路径规划，将网络流量分散到不同路径上去，在避免环路的同时实现了链路之间的负载均衡，和链路故障冗余切换，从而提高链路的利用率。
![]()
整体组网设计

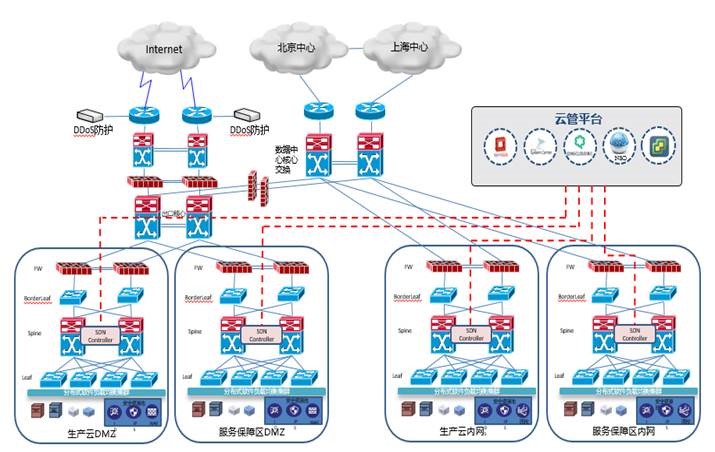

按照数据中心业务分区，构建四张Fabric网络，分别为生产云DMZ、服务保障区DMZ、生产云内网、服务保障区内网，每个Fabric网络部署一套SDN控制器集群，一套Openstack云平台，SDN控制器和Openstack 平台通过Neutron实现对接，形成四朵云。
同时，从稳定性、高效运维、弹性扩展方面考虑，四个Fabric采用相同的组网架构，根据业务规模控制器网络的规模，实现投入产出的最大化。
单Fabric组网设计

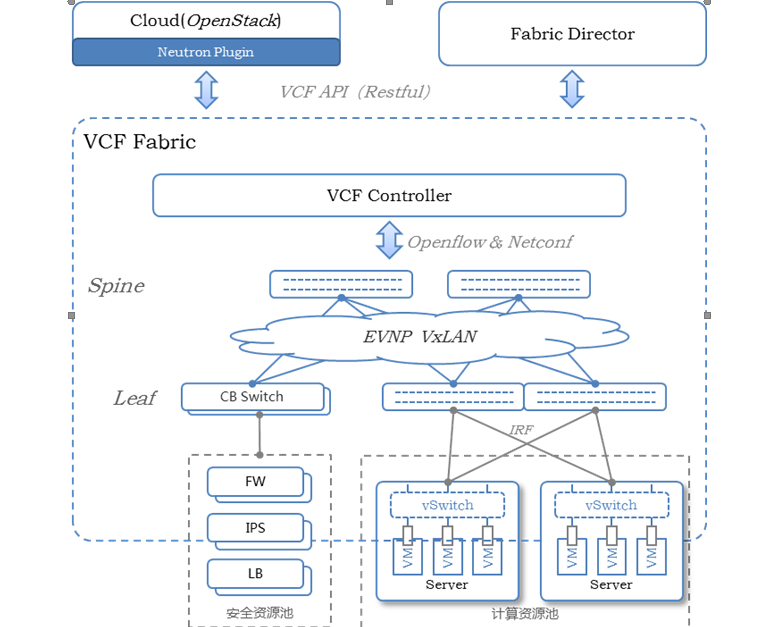

运维管理区部署VCF Director（VCFD） 、SDN控制器（VCFC）、云平台等。VCFD实现对数据中心基础设施自动化部署及Overlay网络运行维护监控，VCFC控制器实现对Overlay网络的调度管理，通过带外管理方式管理业务区，其中SDN控制器可以与原生标准OpenStack云平台对接，对于其他非Openstack云平台或非原生Openstack云平台（经过二次开发），可以通过控制器Restful Api方式进行对接，需要评估
